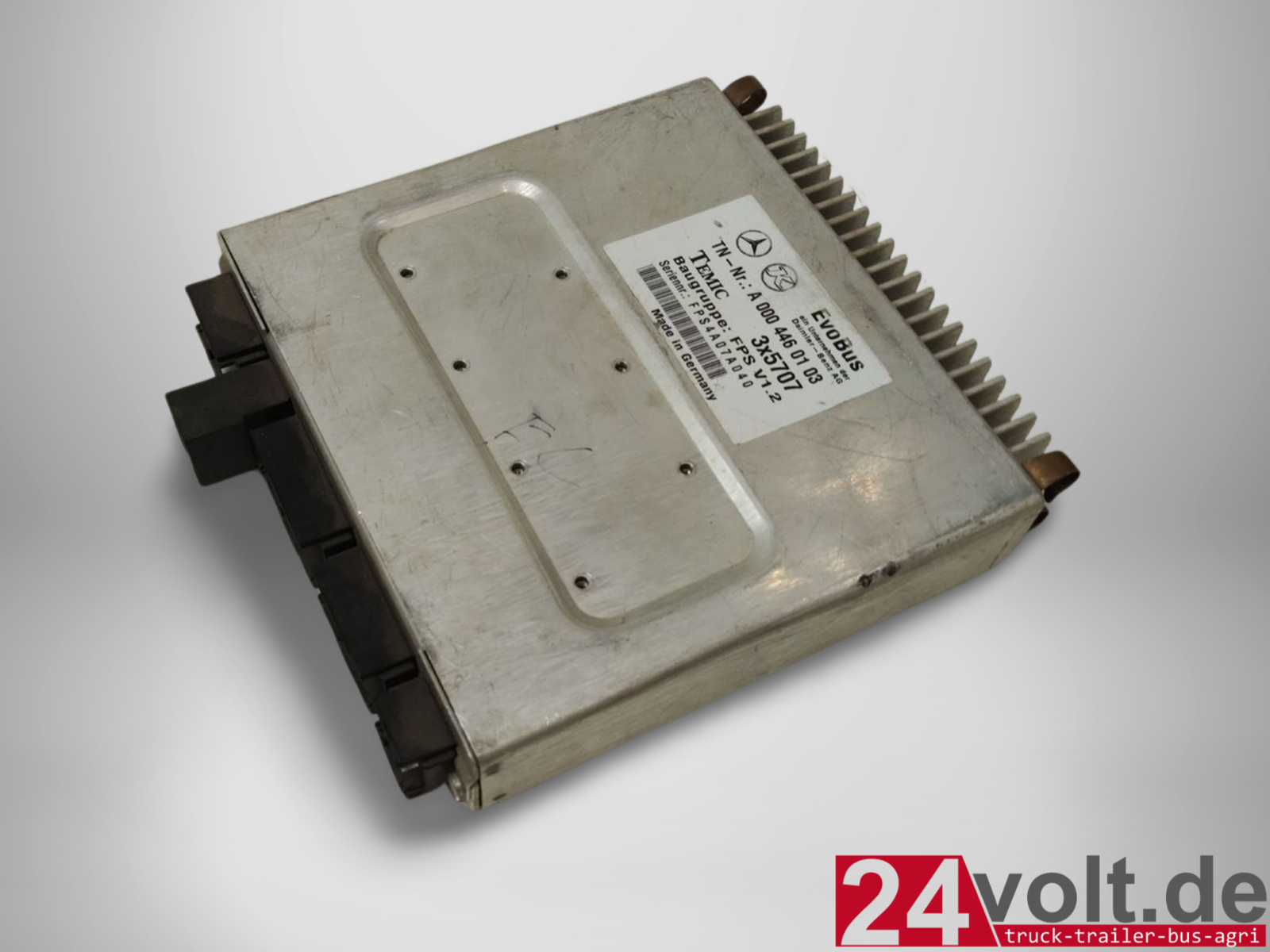

FPS V1.2 V2.1

• Überprüfung und Reparatur FPS Steuergerät • Funktionstest vor und nach Instandsetzung an firmeneigenen Testfahrzeugen • Lieferung eines Testgerätes oder Tauschgerätes • Vorablieferung eines Steuergerätes um die Ausfallzeit möglichst kurz zu halten

• Komplettausfall
• Ausfall diverser Ausgänge
• Kommunikationstörung mit anderen Modulen

• 01000 11000 Kurzschluss HighSide-Ausgang HSOUT 1, des Moduls 1, Stecker 5, PIN 2
• 01001 11001 Leitungsbruch HighSide-Ausgang HSOUT 1, des Moduls 1, Stecker 5, PIN 2
• 01012 11012 Motorstillstand (-blockierung) HighSide-Ausgang HSOUT 1, des Moduls 1
• 01100 11100 Kurzschluss Halbbrücken-Ausgang HBOUT 1, des Moduls 1, Stecker 2, PIN 13
• 01101 11101 Leitungsbruch Halbbrücken-Ausgang HBOUT 1, des Moduls 1, Stecker 2, PIN 13
• 01112 11112 Motorstillstand (-blockierung) Halbbrücken-Ausgang HBOUT 1, des Moduls 1
• 21304 FPS-System-Kommunikation des Moduls 1 meldet Modul-Ausfall. Modul 1 ausgefallen
• 21305 FPS-System-Kommunikation des Moduls 1 meldet System-CAN-Fehler. CAN-Leitungsproblem
• 02000 12000 Kurzschluss HighSide-Ausgang HSOUT 1, des Moduls 2, Stecker 5, PIN 2
• 02001 12001 Leitungsbruch HighSide-Ausgang HSOUT 1, des Moduls 2, Stecker 5, PIN 2
• 02012 12012 Motorstillstand (-blockierung) HighSide-Ausgang HSOUT 1, des Moduls 2
• 02100 12100 Kurzschluss Halbbrücken-Ausgang HBOUT 1, des Moduls 2, Stecker 2, PIN 13
• 02101 12101 Leitungsbruch Halbbrücken-Ausgang HBOUT 1, des Moduls 2, Stecker 2, PIN 13
• 02112 12112 Motorstillstand (-blockierung) Halbbrücken-Ausgang HBOUT 1, des Moduls 2
• 22304 FPS-System-Kommunikation des Moduls 2 meldet Modul-Ausfall. Modul 1 ausgefallen
• 22305 FPS-System-Kommunikation des Moduls 2 meldet System-CAN-Fehler. CAN-Leitungsproblem
• 03000 13000 Kurzschluss HighSide-Ausgang HSOUT 1, des Moduls 3, Stecker 5, PIN 2
• 03001 13001 Leitungsbruch HighSide-Ausgang HSOUT 1, des Moduls 3, Stecker 5, PIN 2
• 03012 13012 Motorstillstand (-blockierung) HighSide-Ausgang HSOUT 1, des Moduls 3
• 03100 13100 Kurzschluss Halbbrücken-Ausgang HBOUT 1, des Moduls 3, Stecker 2, PIN 13
• 03101 13101 Leitungsbruch Halbbrücken-Ausgang HBOUT 1, des Moduls 3, Stecker 2, PIN 13
• 03112 13112 Motorstillstand (-blockierung) Halbbrücken-Ausgang HBOUT 1, des Moduls 3
• 23304 FPS-System-Kommunikation des Moduls 3 meldet Modul-Ausfall. Modul 1 ausgefallen
• 23305 FPS-System-Kommunikation des Moduls 3 meldet System-CAN-Fehler. CAN-Leitungsproblem
• 04000 14000 Kurzschluss HighSide-Ausgang HSOUT 1, des Moduls 4, Stecker 5, PIN 2
• 04001 14001 Leitungsbruch HighSide-Ausgang HSOUT 1, des Moduls 4, Stecker 5, PIN 2
• 04012 14012 Motorstillstand (-blockierung) HighSide-Ausgang HSOUT 1, des Moduls 4
• 04100 14100 Kurzschluss Halbbrücken-Ausgang HBOUT 1, des Moduls 4, Stecker 2, PIN 13
• 04101 14101 Leitungsbruch Halbbrücken-Ausgang HBOUT 1, des Moduls 4, Stecker 2, PIN 13
• 04112 14112 Motorstillstand (-blockierung) Halbbrücken-Ausgang HBOUT 1, des Moduls 4
• 24304 FPS-System-Kommunikation des Moduls 4 meldet Modul-Ausfall. Modul 1 ausgefallen
• 24305 FPS-System-Kommunikation des Moduls 4 meldet System-CAN-Fehler. CAN-Leitungsproblem
• 05000 15000 Kurzschluss HighSide-Ausgang HSOUT 1, des Moduls 5, Stecker 5, PIN 2
• 05001 15001 Leitungsbruch HighSide-Ausgang HSOUT 1, des Moduls 5, Stecker 5, PIN 2
• 05012 15012 Motorstillstand (-blockierung) HighSide-Ausgang HSOUT 1, des Moduls 5
• 05100 15100 Kurzschluss Halbbrücken-Ausgang HBOUT 1, des Moduls 5, Stecker 2, PIN 13
• 05112 15112 Motorstillstand (-blockierung) Halbbrücken-Ausgang HBOUT 1, des Moduls 5
• 25304 FPS-System-Kommunikation des Moduls 5 meldet Modul-Ausfall. Modul 1 ausgefallen
• 25305 FPS-System-Kommunikation des Moduls 5 meldet System-CAN-Fehler. CAN-Leitungsproblem
• 06000 16000 Kurzschluss HighSide-Ausgang HSOUT 1, des Moduls 6, Stecker 5, PIN 2
• 06001 16001 Leitungsbruch HighSide-Ausgang HSOUT 1, des Moduls 6, Stecker 5, PIN 2
• 06012 16012 Motorstillstand (-blockierung) HighSide-Ausgang HSOUT 1, des Moduls 6
• 06100 16100 Kurzschluss Halbbrücken-Ausgang HBOUT 2, des Moduls 6, Stecker 2, PIN 16
• 06101 16101 Leitungsbruch Halbbrücken-Ausgang HBOUT 1, des Moduls 6, Stecker 2, PIN 13
• 06112 16112 Motorstillstand (-blockierung) Halbbrücken-Ausgang HBOUT 1, des Moduls 6
• 26304 FPS-System-Kommunikation des Moduls 6 meldet Modul-Ausfall. Modul 1 ausgefallen
• 26305 FPS-System-Kommunikation des Moduls 6 meldet System-CAN-Fehler. CAN-Leitungsproblem
• 07000 17000 Kurzschluss HighSide-Ausgang HSOUT 1, des Moduls 7, Stecker 5, PIN 2
• 07001 17001 Leitungsbruch HighSide-Ausgang HSOUT 1, des Moduls 7, Stecker 5, PIN 2
• 07012 17012 Motorstillstand (-blockierung) HighSide-Ausgang HSOUT 1, des Moduls 7
• 07100 17100 Kurzschluss Halbbrücken-Ausgang HBOUT 1, des Moduls 7, Stecker 2, PIN 13
• 07112 17112 Motorstillstand (-blockierung) Halbbrücken-Ausgang HBOUT 1, des Moduls 7
• 27304 FPS-System-Kommunikation des Moduls 7 meldet Modul-Ausfall. Modul 8 ausgefallen
• 27305 FPS-System-Kommunikation des Moduls 7 meldet System-CAN-Fehler. CAN-Leitungsproblem
• 08000 18000 Kurzschluss HighSide-Ausgang HSOUT 1, des Moduls 8, Stecker 5, PIN 2
• 08001 18001 Leitungsbruch HighSide-Ausgang HSOUT 1, des Moduls 8, Stecker 5, PIN 2
• 08012 18012 Motorstillstand (-blockierung) HighSide-Ausgang HSOUT 1, des Moduls 8
• 08100 18100 Kurzschluss Halbbrücken-Ausgang HBOUT 1, des Moduls 8, Stecker 2, PIN 13
• 08101 18101 Leitungsbruch Halbbrücken-Ausgang HBOUT 1, des Moduls 8, Stecker 2, PIN 13
• 08112 18112 Motorstillstand (-blockierung) Halbbrücken-Ausgang HBOUT 1, des Moduls 8
• 28304 FPS-System-Kommunikation des Moduls 8 meldet Modul-Ausfall. Modul 1 ausgefallen
• 28305 FPS-System-Kommunikation des Moduls 8 meldet System-CAN-Fehler. CAN-Leitungsproblem
