MUX

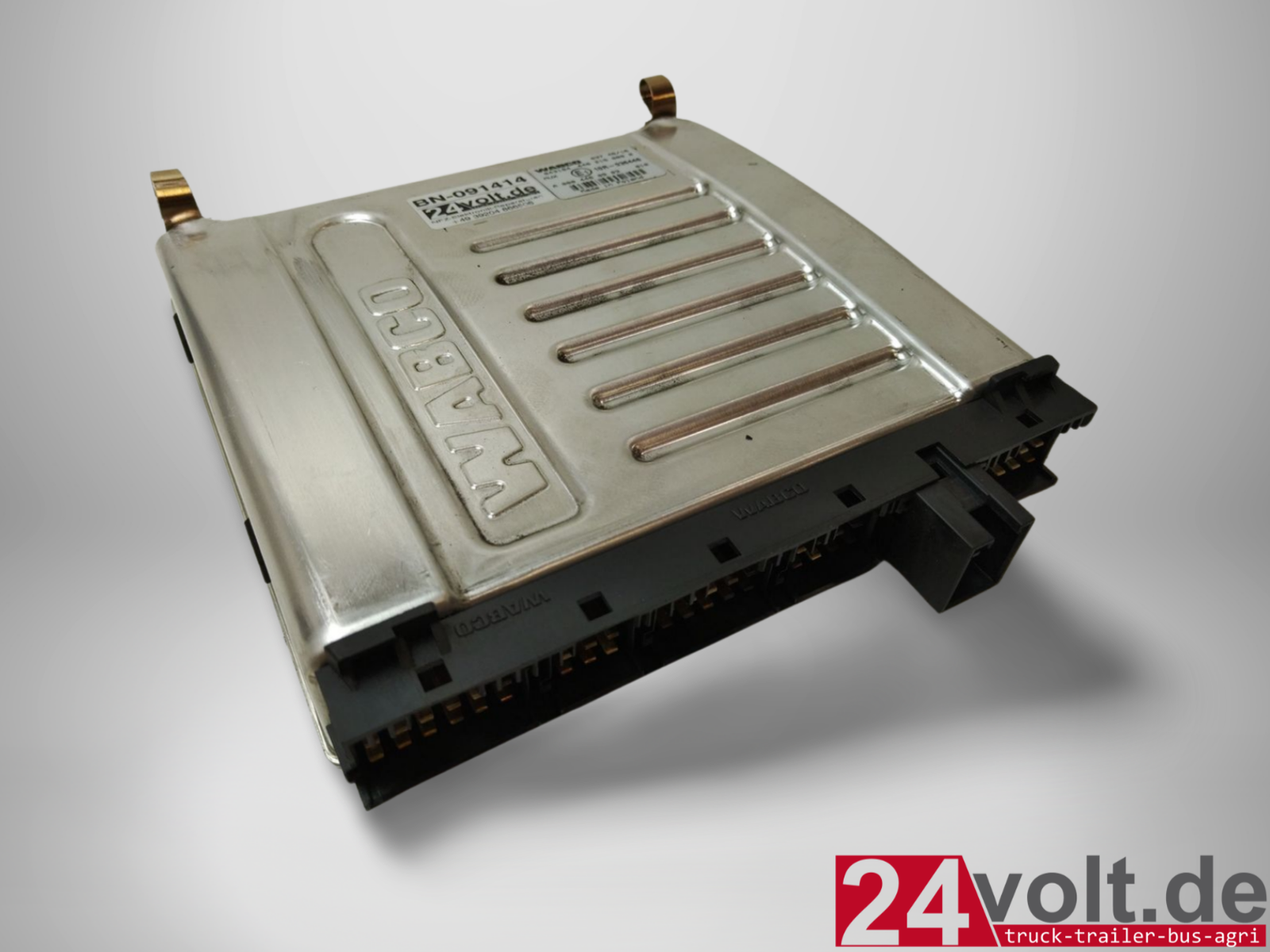

• Überprüfung und Reparatur MUX Steuergerät Mercedes • Funktionstest vor und nach Instandsetzung an firmeneigenen Testfahrzeugen • Lieferung eines Testgerätes oder Tauschgerätes • Vorablieferung eines Steuergerätes um die Ausfallzeit möglichst kurz zu halten

• Ventil Entwässerung Zyklonbehälter
• Brandmeldeanlage
• Oxidation im Gehäuse
• Datenverlust
• Keine Kommunikation
• Diagnose Seitenmakierungsleuchten ohne Funktion
• Spannungsversorgung Stecker X4 Pin 10 nur 3.1 Volt Stecker X2 Pin 7
• an Pin 4 Stecker X2 fehlt die Spannungsausgabe
• MUX 1 X 1. 18 polig Pin 6 und 3 Ausgang defekt
• MUX 2 X1 18 polig Pin 3 und 11 Ausgang defekt
• MUX 3 X1 18 polig Pin 3 Ausgang defekt
• MUX 4 X1 18 polig Pin 8 und 3 Ausgang defekt
• Stecker 1 (18 polig) PIN 3 Kurzschluss nach Masse
• diverse Ausgänge ohne Funktion
• Stecker 5 (9-polig) Pin 1 defekt
• das Steuergerät funktioniert nur noch bei Unterspannung (< 22V). Bei normaler Spannung wacht das Steuergerät nicht mehr auf (Klemme 15 über CAN), es sei denn man unterbricht Klemme 30 kurz (Stecker 5, Pin 1).

• 084566 Scheibenwischerstg. 33A03 Kurzschluss an Masse
• 084294 Makierungsleuchten oben beide 30E15 Kurzschluss an Masse, Schalter Fahrgastmeldeanlage KiWa 1 Kurzschluss nach Plus
• #084301 Umrissleuchte Heck Beide 30E17 Kurzschluss nach Masse
• #04549 Ventil Brandmeldeanlage 64Y03 Kurzschluss nach Masse, Ventil Entwässerung Zyklonbehälter 24Y01 Kurzschluss nach Masse
• B0FFE2 Gelbmeldung Zündschloss Sperre
• 1CF2E4 0A411.C1.18/11 Das Baueil 70K05 (Relais Video-Überwachungsanlage) hat Kurzschluss nach Masse. HS1A06
• 1CF2E3 0A411.C1.18/11 Das Baueil 70K05 (Relais Video-Überwachungsanlage) hat Kurzschluss nach Plus. HS1A06
• 17F2E3 0A411.X1.18/3 Das Baueil 33A03 (Steuergerät Schweibenwischanlage) hat Kurzschluss nach Plus. HS1A01
• 07FAE2 Die LIN-Kommunikation mit dem Bauteil 1 ist nicht in Ordnung.
• F6FFE2 Gelmeldung: Der Regen- und Lichtsensor der Funktionsstörung.
• 1BF2E4 0A10.X1.18/9: Das Bauteil 01S16 (Schalter Freigabe Wechselrichter) hat Kurzschluss nach Masse. HS1A05
• C8FFE2 Gelbmeldung: Der Regen- und Lichtsensor hat Funktionsstörung
• 17F2E4 04A14.X1.18/3: Das Bauteil 80Y01 (Magnetventil Verriegelung Toilettentor) hat Kurzschluss nach Masse. A+S HS1A01
• ABFFE2 Gelbmeldung: Störung Lufttrockner
• 19F2E4 04A13.X1.18/6 Das Bauteil 64H03 (Akustische Rückfahrwarneinrichtung) hat Kurzschluss nach Masse. HS1A03
• 18F2E4 04A13.X1.18/5 Das Bauteil X0306 (Potenzialverteiler Rückfahrwarner) hat Kurzschluss nach Masse. HS1A02
• 17F2E4 04A13.X1.18/3 Das Bauteil 24Y01 (Ventil Entwässerung Zyklonbehälter) hat Kurzschluss nach Masse. HS1A01
• DFFFE2 Gelbmeldung: Absperrventil des Kraftstoffbehälters
• CBFFE2 Gelbmeldung: Ausfall der Feuerlöschanlage im Motorraum
• BFFFE2 Rotmeldung Nothahn der Tür
• ABFFE2 Anzahl Gelbmeldung der Störung Lufttrockner
• BEFFE2 Warnung 04A 13 (Steuergerät Multiplexer MUX4): Rotmeldung im Kombiinstrument für Tür Nr. 1
• 1AF2E4 04A13.X1.1818 Das Bauteil 84Y03 (Ventil Brandmeldeanlage) hat Kurzschluss nach Masse. HS1A04
• 01F6F3 Der CAN-Bus (CAN 2) hat eine Funktionsstörung.
• 92FFE2 Gelbmeldung: Türkraftlosschaltung 1
• 17F2E4 4A11 .X1 .18/3 Das Bauteil 30E15 (Umriss leuchte VO oben LI) hat Kurzschluss nach Masse. HS1A01
• 17F2E4 04A 12.X1 .18/3 Das Bauteil 30E17 (Umrissleuchte HI oben LI) hat Kurzschluss nach Masse. HS1A01
• 01F0E2 Name 13.X3.15/9 Fehler: Digitaleingang IN02, 64A03 (Rauchmelder Toilette)
• B6FFE2 Gelbmeldung: Mindestens eine seitliche Außenklappe gesetzt. Der Fehlercode wird erst ab Geschwindigkeit Mindestens > 5 eine km/h gesetzt.
